一、設備簡介

       歡迎選購安徽邁磁雄業科技有限公司的大型柜式行走小車 X 光機，該設備是由安徽邁磁雄業科 技有限公司自主研發生產，面向無損探傷應用領域。 大型柜式行走小車 X 光機（型號：FSX‐T450‐P4343DDX）為安徽邁磁雄業科技有限公司定制化 產品，具有國際先進的 X 射線數字成像技術，是安徽邁磁雄業科技有限公司基于 X 射線數字平板成 像技術而開發的一款無損檢測設備，適合產品多角度無損探傷應用。在防護機柜外配備雙顯示獨立 操作臺，使操作人員在使用設備時更加方便和舒適。 大型柜式行走小車 X 光機的操作軟件功能豐富且簡便易學，具備故障診斷與修復、工業級圖象 處理和監控、計算機圖像算法、圖像顯示、選擇性存儲、區域選擇、缺陷識別、參數測量等多項功 能及加載客戶專項定制功能，防護結構遵循 GBZ117‐2015《工業 X 射線探傷放射衛生防護標準》、 GB/T18871‐2002《電離輻射防護與輻射源安全基本標準》、GB 22448‐2008 《500kV 以下工業 X 射線 探傷機防護規則》。

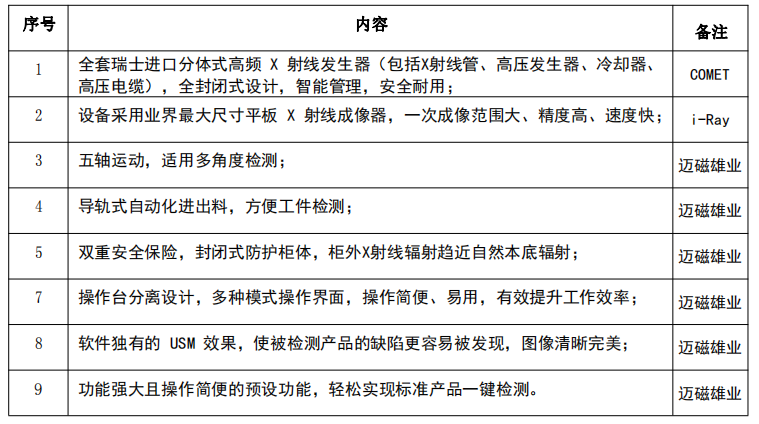

二、設備特性

三、設備用途

       大型柜式行走小車 X 光機可廣泛用于無損探傷檢測領域，如檢測金屬和非金屬鑄 件中的氣泡、裂縫、雜質、疏松等，檢測金屬焊接和金屬與非金屬混合材料零部件內 部的缺陷，在產品試樣及批量生產的多角度檢測中有較多應用。

四、生產標準

GB/T18871-2002《電離輻射防護與輻射源安全基本標準》

GBZ117-2015 《工業 X 射線探傷放射衛生防護標準》

GB 22448-2008 《500kV 以下工業 X 射線探傷機防護規則》

GBT 26830-2011 《無損檢測儀器 高頻恒電位工業 X 射線探傷機》

GBT 26837-2011 《無損檢測儀器 固定式和移動式工業 X 射線探傷機》

GBT 28568-2012 《電工電子設備機柜 安全設計要求》

GBT 28564-2012 《電工電子設備機柜 模數化設計要求》

五、使用環境

1、供電電源：220V±10％；頻率 50Hz；

2、環境溫度(室內)：5～40℃；

3、環境濕度：<85%；

4、要有獨立接地線，阻值不超過 3 歐姆，長度不超過 10 米；

5、單相容量不小于 10 千伏安；電網波動不超過額定電壓的±10％；

6、高壓部分接地環境：

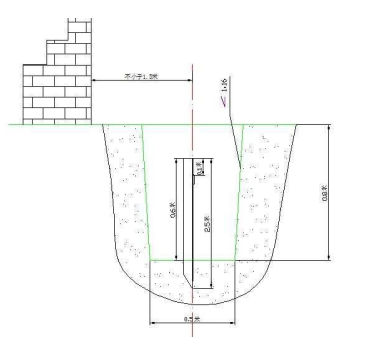

       設備在安裝時有良好的接地措施，并且要確保此設備主要的電器組成部分與主接地線連接。 根據建設部關于發布國家標準《GB50150-2006 電氣裝置安裝工程 -電氣設備交接試驗標準》的公 告要求，有效接地系統為：Z≤2000/I 或 Z≤0.5 Ω（當 I＞4000A 時），其中： I— 經接地裝置流入地中的短路電流，A ；Z—考慮季節變化的最大接地阻抗，Ω 注：當接地阻抗不符合以上要求時，可增大接地阻抗，但不得大于 4Ω。同時應結合地面電位測量 對接地裝置綜合分析。為防止轉移電位引起的危害，應采取隔離措施。 設備射線高壓發生器作為高壓部件，且 X 射線具有一定的電離作用，因此高壓部分需要獨立接 地。此部分獨立接地與設備供電要求的接地線不同，此接地線專供高壓部分使用。 具體操作：將一根 2 至 3 米長的銅棒（直徑≥20mm）插入土地，使其與大地直接接觸（不能 是回填土層或者水泥層，如現場土質過于干燥，需要選用工業鹽灌入地下，以保證接地質量）。裸 露部分是整個銅棒的十分之一，并且要求接地電阻（即銅棒對大地的電阻）≤4Ω，除此之外，還 要求接地線用黃、綠雙色的電線（橫截面積≥10 平方毫米）標示。參考下圖施工：
